Tiếp giáp P – N và Cấu tạo của Diode bán dẫn
Khi đã có được hai chất bán dẫn là P và N, nếu ghép hai chất bán dẫn theo một tiếp giáp P-N ta được một Diode, tiếp giáp P-N có đặc điểm: Tại bề mặt tiếp xúc, các điện tử dư thừa trong bán dẫn N khuyếch tán sang vùng bán dẫn P để lấp vào các lỗ trống => tạo thành một lớp Ion trung hoà về điện => lớp Ion này tạo thành miền cách điện giữa hai chất bán dẫn.

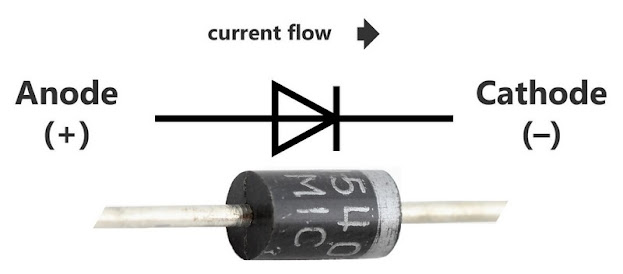

Mối tiếp xúc P–N => Cấu tạo của Diode
Phân cực thuận cho Diode
Khi ta cấp điện áp dương (+) vào Anôt (vùng bán dẫn P) và điện áp âm (-) vào Katôt (vùng bán dẫn N) , khi đó dưới tác dụng tương tác của điện áp, miền cách điện thu hẹp lại, khi điện áp chênh lệch giữ hai cực đạt 0,6V (với Diode loại Si) hoặc 0,2V (với Diode loại Ge) thì diện tích miền cách điện giảm bằng không => Diode bắt đầu dẫn điện. Nếu tiếp tục tăng điện áp nguồn thì dòng qua Diode tăng nhanh nhưng chênh lệch điện áp giữa hai cực của Diode không tăng (vẫn giữ ở mức 0,6V)
Diode (Si) phân cực thuận – Khi Dode dẫn điện áp thuận đựơc gim ở mức 0,6V
Đường đặc tuyến của điện áp thuận qua Diode
Kết luận: Khi Diode (loại Si) được phân cực thuận, nếu điện áp phân cực thuận < 0,6V thì chưa có dòng đi qua Diode, Nếu áp phân cực thuận đạt = 0,6V thì có dòng đi qua Diode sau đó dòng điện qua Diode tăng nhanh nhưng sụt áp thuận vẫn giữ ở giá trị 0,6V
Phân cực ngược cho Diode
Khi phân cực ngược cho Diode tức là cấp nguồn (+) vào Katôt (bán dẫn N), nguồn (-) vào Anôt (bán dẫn P), dưới sự tương tác của điện áp ngược, miền cách điện càng rộng ra và ngăn cản dòng điện đi qua mối tiếp giáp, Diode có thể chiu được điện áp ngược rất lớn khoảng 1000V thì diode mới bị đánh thủng
Diode chỉ bị cháy khi áp phân cực ngựơc tăng >= 1000V
Phương pháp đo kiểm tra Diode
Đặt đồng hồ ở thang x 1Ω, đặt hai que đo vào hai đầu Diode, nếu :
- Đo chiều thuận que đen vào Anôt, que đỏ vào Katôt => kim lên, đảo chiều đo kim không lên là => Diode tốt.
- Nếu đo cả hai chiều kim lên = 0Ω => là Diode bị chập.
- Nếu đo thuận chiều mà kim không lên => là Diode bị đứt.
- Ở phép đo trên thì Diode D1 tốt , Diode D2 bị chập và D3 bị đứt.
- Nếu để thang 1KΩ mà đo ngược vào Diode kim vẫn lên một chút là Diode bị dò.
Ứng dụng của Diode bán dẫn
Do tính chất dẫn điện một chiều nên Diode thường được sử dụng trong các mạch chỉnh lưu nguồn xoay chiều thành một chiều, các mạch tách sóng, mạch gim áp phân cực cho transistor hoạt động. Trong mạch chỉnh lưu Diode có thể được tích hợp thành Diode cầu.
Trên đây đã trình bày các vấn đề cơ bản: Cấu tạo, Phân cực, đo kiểm tra, Ứng dụng. Để sử dụng hiệu quả đúng yêu cầu xin tra thông số kỹ thuật từng loại diode.
